OCEAN Euro CNG
výdejní stojany CNG
1 až 4 výdejní hadice
CNG - stlačený zemní plyn (metan)
výška 1900 mm
volně visící výdejní hadice
1 až 4 výdejní hadice
CNG - stlačený zemní plyn (metan)
výška 1900 mm
volně visící výdejní hadice
Dokumenty ke stažení:
- Bulletin (cz; 12/2015) / pdfStáhnout
Specifikace
CNG stojany TATSUNO řady OCEAN Euro CNG slouží k výdeji stlačeného zemního plynu na veřejných čerpacích stanicích pro silniční motorová vozidla. Jsou to moderní jednostranné nebo oboustranné výdejní stojany s jednou až čtyřmi výdejními hadicemi (max. dvě výdejní hadice na každé straně stojanu). Výdejní stojany moderní konstrukce jsou vybaveny kvalitní měřicí technikou a spolehlivým elektronickým počítadlem. Všechny stojany typové řady OCEAN Euro CNG pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.
Dokumentace ke stojanu:
Dokumentace ke stojanu:
- Popis modelů stojanu OCEAN + základní rozměry stojanů
- Instalační instrukce, základové plány a elektrické zapojení
- ATEX certifikát (nevýbušnost)
- Metrologické certifikáty
- ES prohlášení o shodě
Specifikace
- Coriolisovy hmotnostní průtokoměry
- Spolehlivé elektronické počítadlo TBELTM
- LCD displeje (počet číslic čáska/množství/cena = 7/6.5/5)
- Elektronicky řízené LED podsvícení displejů
- Moderní design
- Elektronické a nenulovatelné elektromechanické součtoměry
- Infra ovladač pro nastavení stojanu
- Elektromagnetické ovládací ventily pro pro přepínání tlakových sekcí
- Možnost předvolby částky/objemu na stojanu
- Barevné provedení dle přání zákazníka
- Možnost instalace multimediálního modulu nebo platebního terminálu
- Teplotní kompenzace plnění na maximální množství při 20,0 MPa (200 bar) a 15°C
- Inteligentnípřepínání tlakových sekcí
- Signalizační majáky + signál Collective Error
Technické specifikace
| Čerpací výkon: | standardní, do 30 kg/min zvýšený, do 70 kg/min |
| Přesnost: | ± 1.5% (při min. odběru 2 kg) |
| Maximální provozní tlak: | 30,0.MPa (300 bar) |
| Zkušební tlak: | 43,0 MPa (430 bar) |
| Napájení stojanu: | 230V +10% -15%, 50Hzmax.300VA |
| Napájení spínacích prvků: | +24VDC |
| Pracovní teplota: | standardní verze -25°C ~ +55°C speciální verze -40°C ~ +70°C |
| Teplota plynu: | standardní verze -25°C ~ +55°C speciální verze -40°C ~ +70°C |
Základní modely
.png) |
| BMP4011.OEL/CNG - 1 tlakový vstup, 1 hadice BMP4021.OEL/CNG - 2 tlakové vstupy, 1 hadice BMP4031.OEL/CNG - 3 tlakové vstupy, 1 hadice |
.png) |
| BMP4012.OED/CNG - 1 tlakový vstup, 2 hadice BMP4022.OED/CNG - 2 tlakové vstupy, 2 hadice BMP4032.OED/CNG - 3 tlakové vstupy, 2 hadice |
.png) |

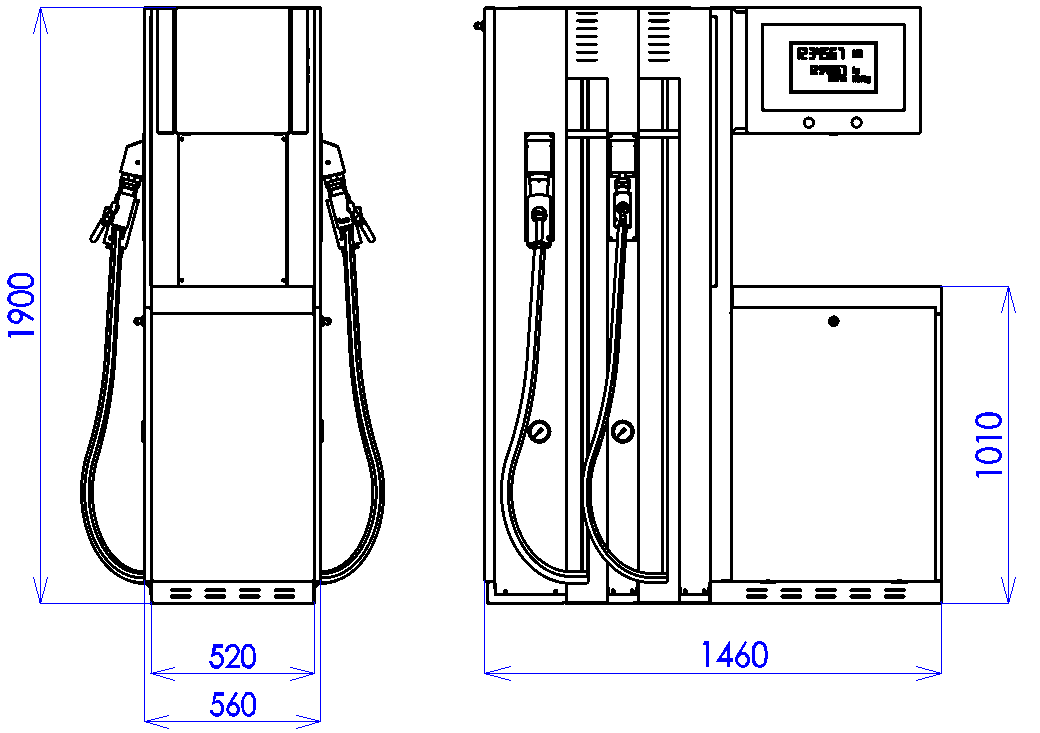

| BMP4014.OED/CNG - 1 tlakový vstup, 4 hadice BMP4024.OED/CNG - 2 tlakové vstupy, 4 hadice BMP4034.OED/CNG - 3 tlakové vstupy, 4 hadice |
 |
| BMP4014.OED/CNG-4C/HE 1 tlakový vstup, 4 nezávislé hadice s prodlužovačem BMP4024.OED/CNG-4C/HE 2 tlakové vstupy, 4 nezávislé hadice s prodlužovačem BMP4034.OED/CNG-4C/HE 3 tlakové vstupy, 4 nezávislé hadice s prodlužovačem |
