OCEAN Euro Combi

kombinované výdejní stojany
2 až 12 hadic / 2 - 6 produktů
benzín, (bio)nafta, LPG, CNG, E85,
AdBlue, kapalina do ostřikovačů skel
4 provedení designu - BASE, WAVE, CUBE a FIN
výška 1900 mm (verze BASIC)
navijáky hadic

Dokumenty ke stažení:
  • Bulletin (cz; 02/2017) / pdfStáhnout
  • Bulletin - CNG (en; 6/2016) / pdfStáhnout

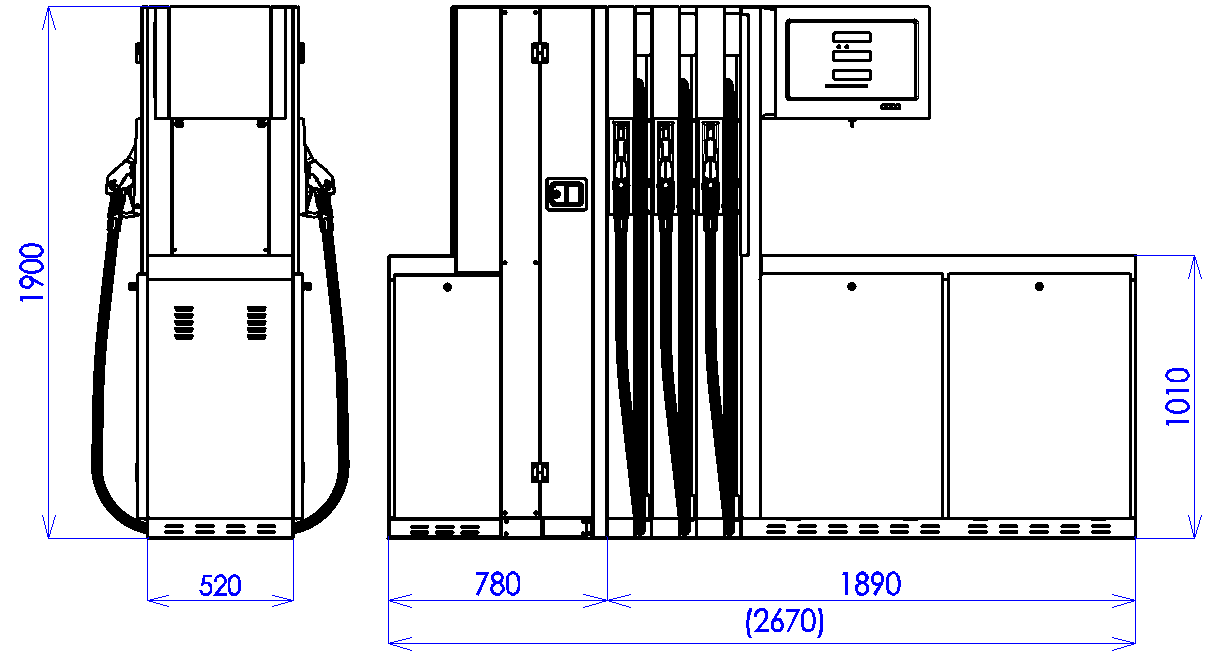

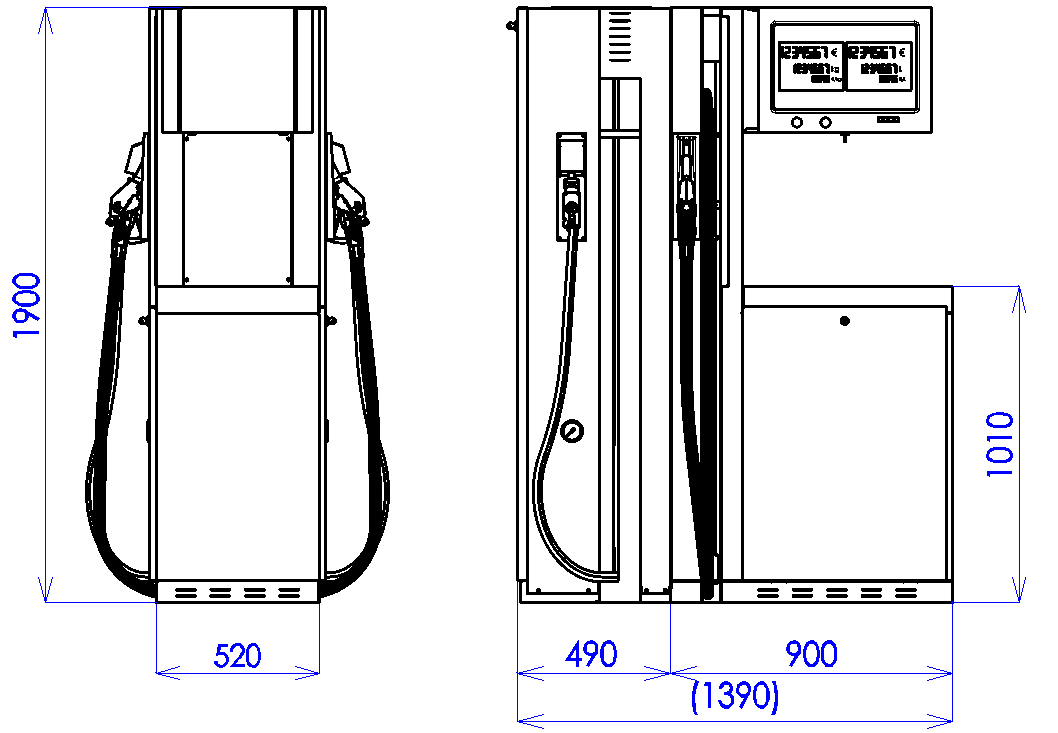

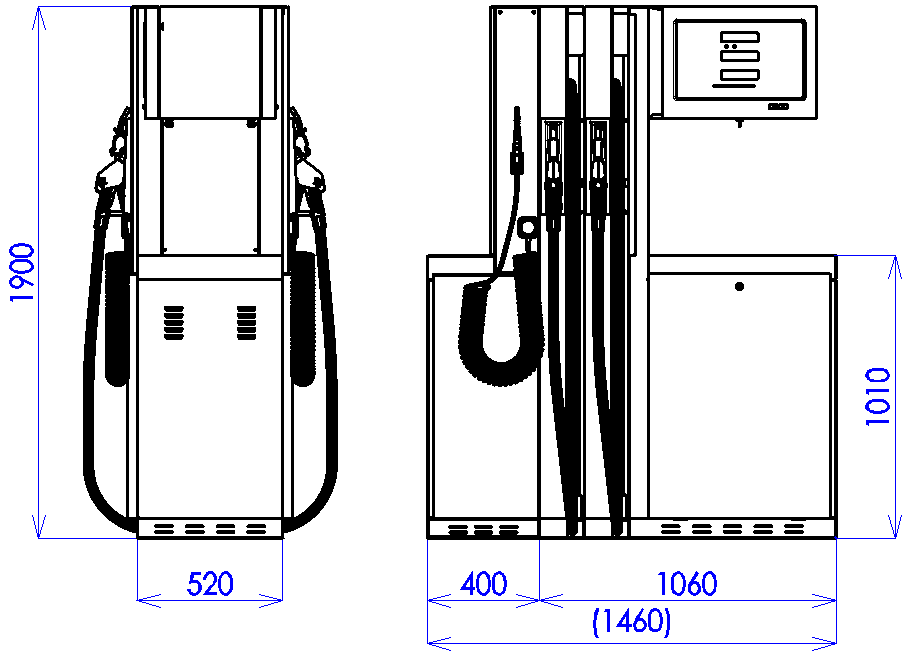

Kombinovaný stojan Nafta + AdBlue (BMP4012.OED/H+MOD4012.OED /AdB)Kombinovaný stojan Benzín + Nafta + LPG + CNG (BMP4024.OED+MOD4012.OED /LPG + MOD4012.OED/CNG)Modul pro čerpání kapaliny do ostřikovačů skel automobilů (modul WSE)


Specifikace
Výdejní stojany TATSUNO řady OCEAN Euro Combi slouží k výdeji kapalných ropných produktů (nafta, benzín, etanol E85..), média AdBlue®, zkapalněného propan butanu (LPG), stlačeného zemního plynu (CNG) nebo kapaliny do ostřikovačů skel (WSE) na veřejných čerpacích stanicích pro silniční motorová vozidla. Jsou to moderní jednostranné nebo oboustranné výdejní stojany s jednou až deseti výdejními hadicemi (max. pět výdejních hadic na každé straně stojanu) pro čerpání libovolného z 1 až 5 produktů. Tyto výdejní stojany moderní konstrukce jsou vybaveny kvalitní japonskou hydraulikou TATSUNO a spolehlivým elektronickým počítadlem. Všechny stojany v typové řadě OCEAN Euro Combi pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.

Nejčastější varianty kombinovaných stojanů OCEAN Euro Combi:

- kapalná paliva (benzín, nafta, etanol..) + AdBlue
- kapalná paliva (benzín, nafta, etanol..) + zkapalněný propan butan (LPG)
- kapalná paliva (benzín, nafta, etanol..) + kapalina do ostřikovačů (WSE)
- kapalná paliva (benzín, nafta, etanol..) + stlačený zemní plyn (CNG)
- kapalná paliva (benzín, nafta, etanol..) + zkapalněný propan butan (LPG) + stlačený zemní plyn (CNG)
- zkapalněný propan butan (LPG) + stlačený zemní plyn (CNG)
- AdBlue + kapalina do ostřikovačů (WSE)

Dokumentace ke stojanu:
  • Popis modelů stojanu OCEAN + základní rozměry stojanů
  • Instalační instrukce, základové plány a elektrické zapojení
  • ATEX certifikát (nevýbušnost)
  • Metrologické certifikáty
  • Certifikáty systémů odsávání par
  • ES prohlášení o shodě


Specifikace

  • Vysoce přesná hydraulika TATSUNO (Japonsko) s dlouhou životností
  • Spolehlivá elektronická počítadla PDEX a TBELTx
  • LCD displeje (7-6.5-5) nebo proporcionální grafické LCD displeje s řízeným LED podsvícením
  • Moderní design - 4 varianty BASIC, WAVE, CUBE a FIN
  • Přesné snímače impulsů TATSUNO (Japonsko)
  • Elektronické a elektromechanické součtoměry pro každou výdejní pistoli
  • Infra ovladač pro nastavení stojanu
  • Rekuperace benzínových par se signalizací a monitorováním (volitelně)
  • Výdejní pistole a hadice ZVA-ELAFLEX (Německo)
  • Spolehlivý systém navíjení hadic s dalekým aktivním dosahem pistole (4.7 m)
  • Proporcionální ovládací ventily pro čerpání na předvolbu
  • Klávesnice pro předvolbu částky/objemu na stojanu
  • Tlačítko přepínání průtoku MIN/MAX (volitelně) - pro 130/80 nebo 80/40 nebo 40/5 (motocykly) L/min
  • Barevné provedení dle přání zákazníka
  • Možnost instalace multimediálního modulu nebo platebního terminálu dle přání zákazníka
  • Teplotní objemová korekce paliva na objem při 15°C (volitelně)


Technické specifikace


Čerpací výkon - paliva:standardní 40 L/min
zvýšený 80 L/min
vysoký 130 až 150 L/min
                           - LPG:35 až 50 L/min
                           - AdBlue5L/min (osobní vozy) až 40 L/min (nákladní)
                           - WSE5 až 20 L/min
                           - CNGstandardní 30 kg/min
zvýšený 70 kg/min
Přesnost:± 0.25% (paliva, AdBlue, WSE)
± 0.50% (LPG)
± 1.50% (CNG)
Maximální tlak:0.25 MPa (palivo)
0.4 MPa (AdBlue, WSE)
1.8 MPa (LPG)
30.0 MPa (CNG)
Elektrické motory:třífázové, 3x400V, 50Hz, 0.75kW, 1395 ot/min
Napájení elektroniky:230V +10% -15%, 50Hz
max.300VA
Napájení spínacích prvků:+24VDC
Pracovní teplota:standardní verze -25°C ~ +55°C
speciální verze -40°C ~ +55°C
Základní modely



kombi stojan AdBlue
OCEAN BMP4012.OED + MOD4012.OED/AdB
1 palivový produkt, 2 hadice + 1 vstup AdBlue, 2 hadice AdBlue

kombi stojan AdBlue
OCEAN BMP4024.OED + MOD4012.OED/AdB
2 palivové produkty, 4 hadice  +  1 vstup AdBlue, 2 hadice AdBlue

kombi stojan AdBlue
OCEAN BMP4036.OED+ MOD4012.OED/AdB
3 palivové produkty, 6 hadic + 1 vstup AdBlue, 2 hadice AdBlue

kombi stojan AdBlue
OCEAN BMP4048.OED + MOD4012.OED/AdB
4 palivové produkty, 8 hadic + 1 vstup AdBlue, 2 hadice AdBlue

kombi stojan LPG
OCEAN BMP4012.OED + MOD4012.OED/LPG
1 palivový produkt, 2 hadice + 1 vstup LPG, 2 hadice LPG

kombi stojan LPG
OCEAN BMP4024.OED + MOD4012.OED/LPG
2 palivové produkty, 4 hadice + 1 vstup LPG, 2 hadice LPG

kombi stojan LPG
OCEAN BMP4036.OED + MOD4012.OED/LPG
3 palivové produkty, 6 hadic + 1 vstup LPG, 2 hadice LPG

kombi stojan LPG
OCEAN BMP4048.OED + MOD4012.OED/LPG
4 palivové produkty, 8 hadic + 1 vstup LPG, 2 hadice LPG

kombi stojan
OCEAN BMP4012.OED + MOD4012.OED/WSE
1 palivový produkt, 2 hadice + 1 vstup WSE, 2 hadice WSE
(WSE = voda do ostřikovačů skel)

kombi stojan
OCEAN BMP4024.OED + MOD4012.OED/WSE
2 palivové produkty, 4 hadice + vstup WSE, 2 hadice WSE
(WSE = voda do ostřikovačů skel)

kombi stojan
OCEAN BMP4036.OED + MOD4012.OED/WSE
3 palivové produkty, 6 hadic + 1 vstup WSE, 2 hadice WSE
(WSE = voda do ostřikovačů skel)

kombi stojan
OCEAN BMP4048.OED + MOD4012.OED/WSE
4 palivové produkty, 8 hadic + 1 vstup WSE, 2 hadice WSE
(WSE = voda do ostřikovačů skel)

kombi stojan CNG
OCEAN BMP4012.OED + MOD40x2.OED/CNG
1 palivový produkt, 2 hadice + x CNG vstupů, 2 hadice CNG

kombi stojan CNG
OCEAN BMP4024.OED + MOD40x2.OED/CNG
2 palivové produkty, 4 hadice + x CNG vstupů, 2 hadice CNG

kombi stojan CNG
OCEAN BMP4036.OED + MOD40x2.OED/CNG
3 palivové produkty, 6 hadic + x CNG vstupů, 2 hadice CNG

kombi stojan CNG
OCEAN BMP4048.OED + MOD40x2.OED/CNG
4 palivové produkty, 8 hadic + x CNG vstupů, 2 hadice CNG

kombi stojan CNG
OCEAN BMP4012.OED + MOD4012.OED/LPG+ MOD40x2.OED/CNG
1 palivový produkt, 2 hadice + 1 LPG vstup, 2 hadice LPG + x CNG vstupů, 2 hadice CNG

kombi stojan CNG
OCEAN BMP4024.OED + MOD4012.OED/LPG + MOD40x2.OED/CNG
2 palivové produkty, 4 hadice + 1 LPG vstup, 2 hadice LPG + x CNG vstupů, 2 hadice CNG

kombi stojan CNG
OCEAN BMP4036.OED + MOD4012.OED/LPG + MOD40x2.OED/CNG
3 palivové produkty, 6 hadic + 1 LPG vstup, 2 hadice LPG + x CNG vstupů, 2 hadice CNG

kombi stojan CNG
OCEAN BMP4048.OED + MOD4012.OED/LPG + MOD40x2.OED/CNG
4 palivové produkty, 8 hadic + 1 LPG vstup, 2 hadice LPG + x CNG vstupů, 2 hadice CNG

OCEAN BMP4012.OED/LPG + MOD40x2.OED/CNG
1 LPG vstup, 2 hadice LPG + x CNG vstupů, 2 hadice CNG

OCEAN BMP4022.OED/LPG + MOD40x2.OED/CNG
 2 LPG vstupy, 2 hadice LPG + x CNG vstupů, 2 hadice CNG

OCEAN BMP4012.OED/AdB + MOD4012.OED/WSE
1 AdBlue vstup, 2 hadice AdBlue + 1 WSE vstup, 2 hadice WSE
(WSE = voda do ostřikovačů skel)
