SUNNY-XE Euro
výdejní stojany kapalných paliv
1 až 4 hadice / 1 - 4 produkty
benzín, nafta, bionafta, E85

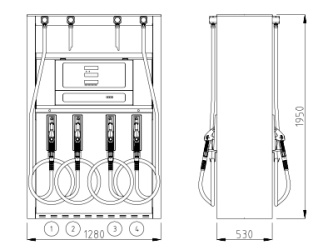

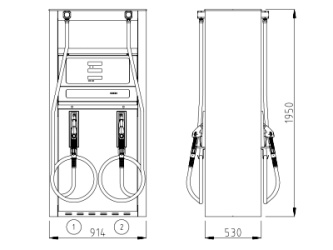

2 provedení designu - široké (1280mm) a úzké (914mm)
výška 1950 mm
volně visící výdejní hadice
1 až 4 hadice / 1 - 4 produkty
benzín, nafta, bionafta, E85
2 provedení designu - široké (1280mm) a úzké (914mm)
výška 1950 mm
volně visící výdejní hadice
Dokumenty ke stažení:
- Bulletin (de;06/2016) / pdfStáhnout
Specifikace
Výdejní stojany TATSUNO řady SUNNY-XE EURO slouží k výdeji kapalných ropných produktů na veřejných čerpacích stanicích pro silniční motorová vozidla. Jsou to moderní jednostranné nebo oboustranné výdejní stojany s jednou až osmi výdejními hadicemi (max. čtyři výdejní hadice na každé straně stojanu) pro čerpání libovolného z 1 až 4 produktů. Výdejní stojany moderní konstrukce jsou vybaveny kvalitní japonskou hydraulikou TATSUNO a spolehlivým elektronickým počítadlem. Všechny stojany v typové řadě SUNNY-XE EURO pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.
Dokumentace ke stojanu:
- Popis modelů stojanu SUNNY-XE EURO + základní rozměry stojanů
- Instalační instrukce, základové plány a elektrické zapojení
- ATEX certifikát (nevýbušnost)
- Metrologické certifikáty
- Certifikáty systémů odsávání par
- ES prohlášení o shodě
Specifikace
- Vysoce přesná hydraulika TATSUNO (Japonsko) s dlouhou životností
- Spolehlivá elektronická počítadla PDEX a TBELTx
- LCD displeje (7-6.5-5) nebo proporcionální grafické LCD displeje s řízeným LED podsvícením
- H design - 2 varianty WIDE (široká) a NARROW (úzká)
- Přesné snímače impulsů TATSUNO (Japonsko)
- Elektronické a elektromechanické součtoměry pro každou výdejní pistoli
- Infra ovladač pro nastavení stojanu
- Rekuperace benzínových par se signalizací a monitorováním (volitelně)
- Výdejní pistole a hadice ZVA-ELAFLEX (Německo)
- Volně visící výdejní hadice
- Proporcionální ovládací ventily pro čerpání na předvolbu
- Klávesnice pro předvolbu částky/objemu na stojanu
- Tlačítko přepínání průtoku MIN/MAX (volitelně) - pro 130/80 nebo 80/40 nebo 40/5 (motocykly) L/min
- Barevné provedení dle přání zákazníka
- Možnost instalace multimediálního modulu nebo platebního terminálu dle přání zákazníka
- Teplotní objemová korekce paliva na objem při 15°C (volitelně)
Technická specifikace
| Čerpací výkon: | standardní 40 L/min zvýšený 80 L/min vysoký 130 L/min do 150 L/min |
| Přesnost: | ± 0.25% (při min. odběru 2 litry) |
| Maximální tlak: | standardní 0.18 MPa zvýšený 0.25 MPa |
| Elektrické motory: | třífázové, 3x400V, 50Hz, 0.75kW, 1395 ot/min |
| Napájení elektroniky: | 230V +10% -15%, 50Hz max.150VA |
| Napájení spínacích prvků: | +24VDC |
| Pracovní teplota: | standardní verze –20°C ÷ +40°C speciální verze –40°C ÷ +55°C |
Základní modely
 |
| Široké verze stojanu s pistolemi z čela: SDB2442.E - 2 palivové produkty, 4 hadice SDB3662.E - 3 palivové produkty, 6 hadic SDB4882.E - 4 palivové produkty, 8 hadic |
 |
| Úzké verze stojanu s pistolemi z čela: SDA1222.E - 1 palivový produkt, 2 hadice SDA2222.E - 2 palivové produkty, 2 hadice SDA2442.E - 2 palivové produkty, 4 hadice |
 |
| Úzké verze stojanu s pistolemi z boku: SDA1111.E-S - 1 palivový produkt, 1 hadice SDA1222.E-S - 1 palivový produkt, 2 hadice SDA2222.E-S - 2 palivové produkty, 2 hadice |
