OCEAN Tower kombi - benzín & LPG

kombinované výdejní stojany
2 až 14 hadic / 2 až 7 produktů
benzín, (bio)nafta, LPG
výška 1900 mm

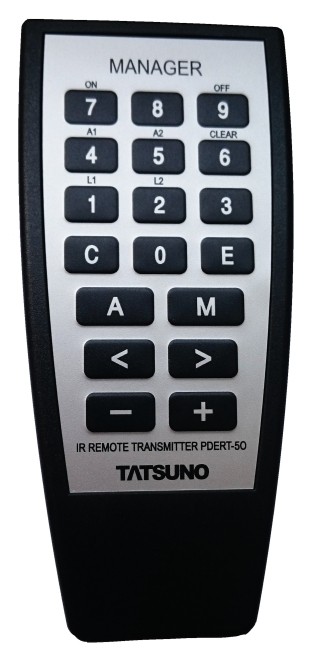

Hydraulika TATSUNO MVP-XLPG pístový měřič TATSUNO FM-1029Platební terminál APL3LED číslo stojanuPistole TATSUNO Ultra FN-1024 (40 L/min)Pistole TATSUNO Ultra FN-1025 (VR, 40 L/min)Pistole TATSUNO Ultra FN-1029 (80 L/min)LPG trhací spojka hadiceKlávesnice předvolbyDálkový infra ovladač PDERT-5O


Specifikace
Tyto kombinované výdejní stojany TATSUNO řady OCEAN Tower slouží k výdeji kapalných ropných produktů (nafta, benzín, etanol E85 ...) a zkapalněného propan butanu (LPG) na veřejných čerpacích stanicích pro silniční motorová vozidla. Jsou to moderní jednostranné nebo oboustranné výdejní stojany s jednou až čtrnácti výdejními hadicemi (max. sedm výdejních hadic na každé straně stojanu) pro čerpání libovolného z 2 až 7 produktů. Tyto výdejní stojany moderní konstrukce jsou vybaveny kvalitní japonskou hydraulikou TATSUNO a spolehlivým elektronickým počítadlem. Všechny kombinované stojany v typové řadě OCEAN Tower pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.

Dokumentace ke stojanu:
  • Přehled modelů, základní rozměry
  • Instalační a uživatelské příručky
  • ATEX certifikáty (nevýbušnost)
  • Metrologické certifikáty
  • Certifikáty systémů odsávání par
  • EU prohlášení o shodě


Specifikace

  • Nový typ vysoce přesné hydrauliky TATSUNO MVP-X (Japonsko) s dlouhou životností
  • Spolehlivé elektronické počítadlo PDEX5
  • LCD displeje (7-6.5-5) případně multimediální displeje s řízeným LED podsvícením
  • Moderní kompaktní design
  • Přesné snímače impulsů TATSUNO (Japonsko) se zabezpečeným datovým přenosem AES 128
  • Elektronické a elektromechanické součtoměry pro každou výdejní pistoli
  • Infra ovladač pro nastavení stojanu
  • Rekuperace benzínových par se signalizací a monitorováním (volitelně)
  • Výdejní pistole ZVA-ELAFLEX (Německo), TATSUNO Ultra (Japonsko) a LPG Group (Itálie)
  • Spolehlivý systém navíjení hadic s dalekým aktivním dosahem pistole
  • Proporcionální ovládací ventily pro čerpání na předvolbu
  • 4 nebo 12 tlačítková klávesnice pro předvolbu částky/objemu na stojanu
  • Tlačítko přepínání průtoku MIN/MAX (volitelně) - pro 130/80 nebo 80/40 nebo 40/5 (motocykly) L/min
  • Barevné provedení dle přání zákazníka, standardní provedení - viz sekce Základní modely
  • Možnost instalace multimediálního modulu nebo platebního terminálu dle přání zákazníka
  • Současné čerpání ze dvou hadic na jedné straně stojanu, např. nafta + LPG (volitelně)
  • Teplotní objemová korekce paliva a LPG na objem při 15°C (volitelně)
  • Diagnostická linka (volitelně)


Technické specifikace


Čerpací výkon
- paliva:



standardní 40 L/min
zvýšený 80 L/min
vysoký 130 až 150 L/min
- LPG:35 až 50 L/min
Přesnost:

± 0.15% (benzín, nafta...)
± 0.30% (LPG)
Maximální tlak:

0.25 MPa (palivo)
1.8 MPa (LPG)
Elektrické motory:třífázové, 3x400V, 50Hz, 0.75kW, 1395 ot/min
Napájení elektroniky:

230V +10% -15%, 50Hz
max.300VA
Napájení spínacích prvků:+24VDC
Pracovní teplota:-20°C ~ +40°C
Základní modely



STANDARDNÍ BAREVNÉ PROVEDENÍ
(bílá = RAL 9016; stříbrná = RAL 9006, černá = RAL 9005)
OCEAN BMP4012.OWD + MOD4012.OWD/LPG
1 palivový produkt, 2 hadice + 2 volně visící hadice LPG

OCEAN BMP4012.OWD + MOD4012.OWD/LPG-HR
1 palivový produkt, 2 hadice + 2 hadice LPG s navíjením

OCEAN BMP4024.OWD + MOD4012.OWD/LPG
2 palivové produkty, 4 hadice + 2 volně visící LPG hadice

kombi stojan AdBlue
OCEAN BMP4024.OWD + MOD4012.OWD/LPG-HR
2 palivové produkty, 4 hadice + 2 hadice LPG s navíjením


OCEAN BMP4036.OWD + MOD4012.OWD/LPG
3 palivové produkty, 6 hadic + 2 volně visící LPG hadice

OCEAN BMP4036.OWD + MOD4012.OWD/LPG-HR
3 palivové produkty, 6 hadic + 2 hadice LPG s navíjením

OCEAN BMP4048.OWD + MOD4012.OWD/LPG
4 palivové produkty, 8 hadic + 2 volně visící LPG hadice

OCEAN BMP4048.OWD + MOD4012.OWD/LPG-HR
4 palivové produkty, 8 hadic + 2 hadice LPG s navíjením
