OCEAN Tower AdBlue®
výdejní stojany AdBlue
1 až 2 výdejní hadice
AdBlue® - 32,5% vodní roztok močoviny, ISO 22241
výška 1900mm
navijáky hadic
dvě verze - s vytápěním a bez vytápění
1 až 2 výdejní hadice
AdBlue® - 32,5% vodní roztok močoviny, ISO 22241
výška 1900mm
navijáky hadic
dvě verze - s vytápěním a bez vytápění
Specifikace
Výdejní stojany TATSUNO řady OCEAN Tower AdBlue® slouží k výdeji média AdBlue® na veřejných čerpacích stanicích pro silniční motorová vozidla. Jsou to moderní jednostranné nebo oboustranné výdejní stojany s jednou až čtyřmi výdejními hadicemi. Stojany moderní konstrukce jsou vybaveny kvalitní japonskou hydraulikou TATSUNO a spolehlivým elektronickým počítadlem. AdBlue stojan je možno doplnit o sací čerpadlo a zásobní nádrž s kapacitou 250L nebo 500L. V oblastech, kde okolní teplota klesá pod bod mrazu, je nezbytné stojany vybavit termostatem, vnitřním vytápěním hydrauliky, výdejní hadice a pistole, protože při teplotě cca -9°C kapalina AdBlue zamrzá a dochází k jejímu zdehodnocení. Všechny stojany v typové řadě OCEAN Tower AdBlue® pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.
Dokumentace ke stojanu:
Specifikace
- Vysoce přesná hydraulika TATSUNO (Japonsko) s dlouhou životností
- Spolehlivé elektronické počítadlo PDEX5
- LCD displeje (7-6.5-5) nebo multimediální displeje s řízeným LED podsvícením
- Přesné snímače impulsů TATSUNO (Japonsko)
- Elektronické a elektromechanické součtoměry pro každou výdejní pistoli
- Infra ovladač pro nastavení stojanu
- Výdejní pistole a hadice ZVA-ELAFLEX (Německo)
- Spolehlivý systém navíjení hadic s vyhřívaním a dalekým aktivním dosahem pistole (4.3 m)
- Proporcionální ovládací ventily pro čerpání na předvolbu
- 4 nebo 12 tlačítková klávesnice pro předvolbu částky/objemu na stojanu
- Barevné provedení dle přání zákazníka, standardní provedení - viz sekce Základní modely
- Doplnění stojanu o čerpadlo a zásobní nádrž 250L nebo 500L, viz varianty /T250 /T500 (volitelně)
- Možnost instalace platebního terminálu dle přání zákazníka
- ATEX varianta s možností instalace stojanu do definované zóny 2 (/Ex)
- Diagnostická linka (volitelně)
Technická specifikace
| Čerpací výkon: | 40 L/min - nákladní automobily 10 L/min - osobní automobily |
| Přesnost: | ± 0.15% (při min. odběru 2 litry) |
| Maximální tlak: | 0.35 MPa |
| Napájení elektroniky: | 230V +10% -15%, 50Hz max.150VA |
| Napájení spínacích prvků: | +24VDC |
| Teplota okolí: | 0°C ÷ +50°C -20°C ÷ +50°C (s vyhříváním AdBlue®) |
| Teplota kapaliny | 0°C ÷ +30°C |

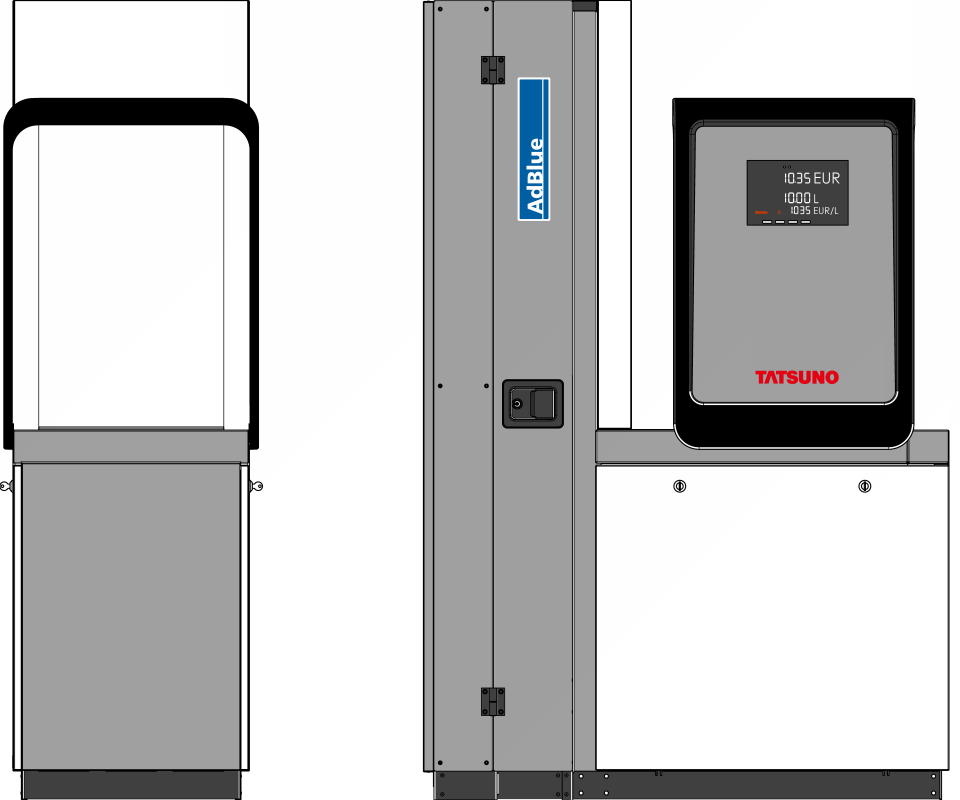

Základní modely
.png) |
| STANDARDNÍ BAREVNÉ PROVEDENÍ (bílá = RAL 9016; stříbrná = RAL 9006, černá = RAL 9005) |
 |
OCEAN BMP4012.OWD/AdB OCEAN BMP4012.OWD/AdB/Ex |
 |
| OCEAN BMP4012.OWD/AdB/T250 2 výdejní hadice s vyhříváním + čerpadlo a skladovací nádrž na 250L OCEAN BMP4012.OWD/AdB/T250/Ex 2 výdejní hadice s vyhříváním + čerpadlo a skladovací nádrž na 250L s možností instalace do zóny 2 (ATEX) |
 |
| OCEAN BMP4012.OWD/AdB/T500 2 výdejní hadice s vyhříváním + čerpadlo a skladovací nádrže na celkem 500L OCEAN BMP4012.OWD/AdB/T500/Ex 2 výdejní hadice s vyhříváním + čerpadlo a skladovací nádrže na celkem 500L s možností instalace do zóny 2 (ATEX) |
 |
| OCEAN BMP4012.OWD/AdB/NoHeat 2 výdejní hadice bez vyhřívání OCEAN BMP4012.OWD/AdB/NoHeat/Ex 2 výdejní hadice bez vyhřívání s možností instalace do zóny 2 (ATEX) |
 |
| OCEAN BMP4012.OWD/AdB/T250/NoHeat 2 výdejní hadice bez vyhřívání + čerpadlo a skladovací nádrž na 250L OCEAN BMP4012.OWD/AdB/T250/NoHeat/Ex 2 výdejní hadice bez vyhřívání + čerpadlo a skladovací nádrž na 250L s možností instalace do zóny 2 (ATEX) |
 |
| OCEAN BMP4012.OWD/AdB/T500/NoHeat 2 výdejní hadice bez vyhřívání + čerpadlo a skladovací nádrže na celkem 500L OCEAN BMP4012.OWD/AdB/T500/NoHeat/Ex 2 výdejní hadice bez vyhřívání + čerpadlo a skladovací nádrže na celkem 500L s možností instalace do zóny 2 (ATEX) |
 |
| OCEAN BMP4014.OWD/AdB 4 výdejní hadice s vyhříváním OCEAN BMP4014.OWD/AdB/Ex 4 výdejní hadice s vyhříváním a možností instalace do zóny 2 (ATEX) |
 |
| OCEAN BMP4014.OWD/AdB/NoHeat 4 výdejní hadice bez vyhřívání OCEAN BMP4014.OWD/AdB/NoHeat/Ex 4 výdejní hadice bez vyhřívání a možností instalace do zóny 2 (ATEX) |
