OCEAN Tower CNG
výdejní stojany CNG
1 až 4 výdejní hadice
CNG - stlačený zemní plyn (metan)
výška 1900mm
volně visící hadice
1 až 4 výdejní hadice
CNG - stlačený zemní plyn (metan)
výška 1900mm
volně visící hadice
Specifikace
Výdejní stojany TATSUNO řady OCEAN Tower CNG slouží k výdeji stlačeného zemního plynu na veřejných čerpacích stanicích pro silniční motorová vozidla. Jsou to moderní jednostranné nebo oboustranné výdejní stojany s jednou až čtyřmi výdejními hadicemi (max. dvě výdejní hadice na každé straně stojanu). Výdejní stojany moderní konstrukce jsou vybaveny kvalitní měřicí technikou a spolehlivým elektronickým počítadlem. Všechny stojany v typové řadě OCEAN Tower CNG pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.
Dokumentace ke stojanu:
Dokumentace ke stojanu:

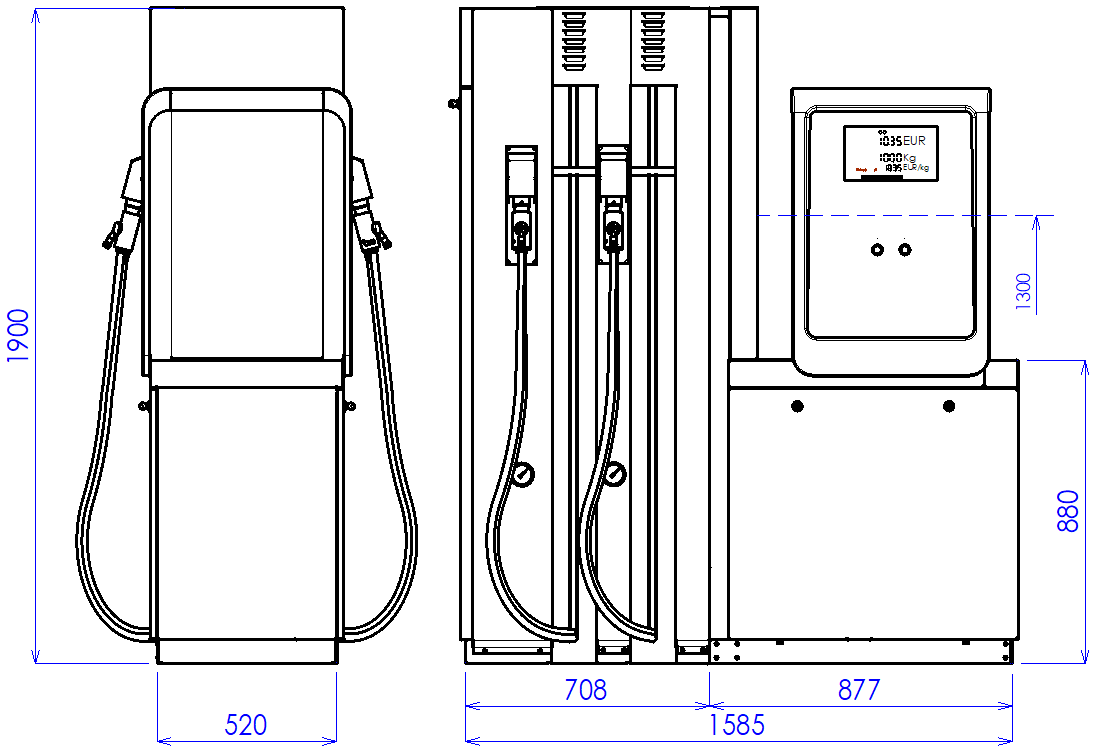

- Přehled modelů a rozměry
- Instalační a uživatelské dokumenty
- ATEX certifikát (nevýbušnost)
- Metrologické certifikáty
- EU prohlášení o shodě
Specifikace

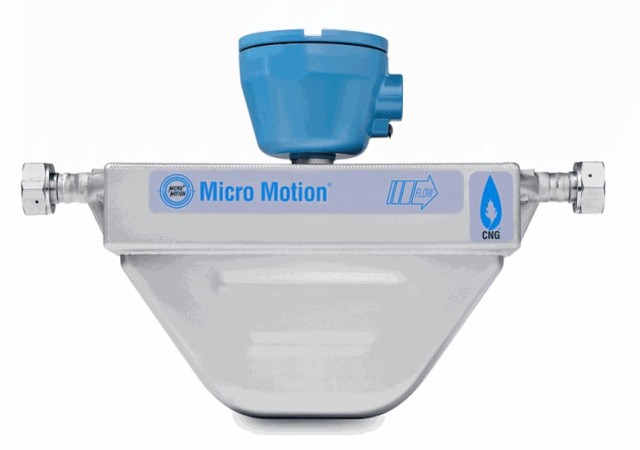

- Coriolisovy hmotnostní průtokoměry
- Spolehlivé elektronické počítadlo TBELTM
- LCD displeje (počet číslic čáska/množství/cena = 7/6.5/5)
- Elektronicky řízené LED podsvícení displejů
- Moderní design
- Elektronické a nenulovatelné elektromechanické součtoměry
- Infra ovladač pro nastavení stojanu
- Elektromagnetické ovládací ventily pro pro přepínání tlakových sekcí
- Možnost předvolby částky/objemu na stojanu
- Barevné provedení dle přání zákazníka
- Možnost instalace multimediálního modulu nebo platebního terminálu
- Teplotní kompenzace plnění na maximální množství při 20,0 MPa (200 bar) a 15°C
- Inteligentní přepínání tlakových sekcí
- Signalizační majáky + signál Collective Error
- Diagnostická linka
Technické specifikace
| Čerpací výkon: | standardní, do 30 kg/min zvýšený, do 70 kg/min |
| Přesnost: | ± 1.5% (při min. odběru 2 kg) |
| Maximální provozní tlak: | 30,0.MPa (300 bar) |
| Zkušební tlak: | 43,0 MPa (430 bar) |
| Napájení stojanu: | 230V +10% -15%, 50Hzmax.300VA |
| Napájení spínacích prvků: | +24VDC |
| Teplota okolí: | standardní verze -25°C ~ +55°C speciální verze -40°C ~ +55°C |
| Teplota plynu: | standardní verze -25°C ~ +55°C speciální verze -40°C ~ +70°C |
Základní modely
 |
| BMP4012.OWD/CNG - 1 tlakový vstup, 2 hadice BMP4022.OWD/CNG - 2 tlakové vstupy, 2 hadice BMP4032.OWD/CNG - 3 tlakové vstupy, 2 hadice |
 |
| BMP4014.OWD/CNG/H/H - 1 tlakový vstup, 4 hadice BMP4024.OWD/CNG/H/H - 2 tlakové vstupy, 4 hadice BMP4034.OWD/CNG/H/H - 3 tlakové vstupy, 4 hadice |
