OCEAN Tower
výdejní stojany kapalných paliv
1 až 12 hadic / 1 až 6 produktů
benzín, nafta, bionafta, E85, AVGAS
výška 1900 mm
navijáky hadic - aktivní dosah pistole 4.7m
1 až 12 hadic / 1 až 6 produktů
benzín, nafta, bionafta, E85, AVGAS
výška 1900 mm
navijáky hadic - aktivní dosah pistole 4.7m
Specifikace
Výdejní stojany TATSUNO řady OCEAN Tower slouží k výdeji kapalných ropných produktů na veřejných čerpacích stanicích pro silniční motorová vozidla. Jsou to moderní jednostranné nebo oboustranné výdejní stojany s jednou až dvanácti výdejními hadicemi (max. šest výdejních hadic na každé straně stojanu) pro čerpání libovolného z 1 až 6 produktů. Výdejní stojany moderní konstrukce jsou vybaveny kvalitní japonskou hydraulikou TATSUNO a spolehlivým elektronickým počítadlem. Všechny stojany v typové řadě OCEAN Tower pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.
Dokumentace ke stojanu:
- Přehled modelů, základní rozměry
- Instalační a uživatelské příručky
- ATEX certifikáty (nevýbušnost)
- Metrologické certifikáty
- Certifikáty systémů odsávání par
- EU prohlášení o shodě
Specifikace

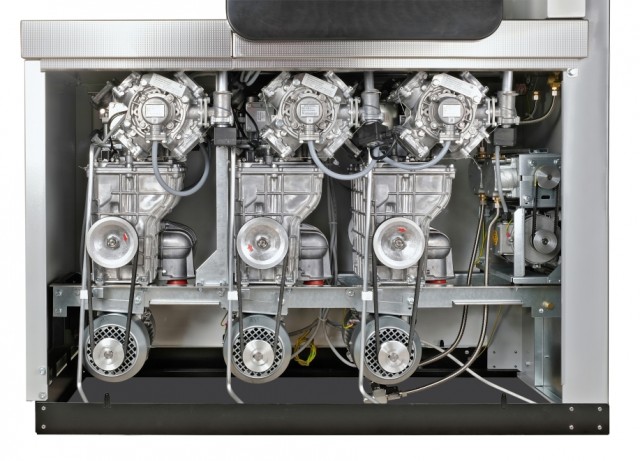

- Nový typ vysoce přesné hydrauliky TATSUNO MVP-X (Japonsko) s dlouhou životností
- Spolehlivé elektronické počítadlo PDEX5
- LCD displeje (7-6.5-5) případně multimediální displeje s řízeným LED podsvícením
- samostatný barevný displej jednotkových cen (volitelně)
- Moderní kompaktní design
- Přesné snímače impulsů TATSUNO (Japonsko) se zabezpečeným datovým přenosem AES 128
- Elektronické a elektromechanické součtoměry pro každou výdejní pistoli
- Infra ovladač pro nastavení stojanu
- Rekuperace benzínových par se signalizací a monitorováním (volitelně)

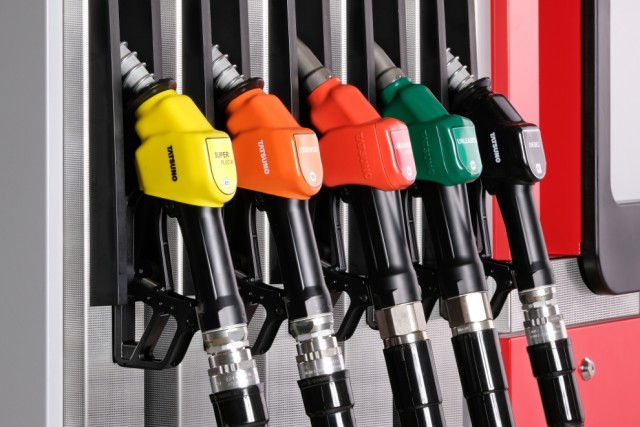

- Výdejní pistole TATSUNO Ultra (Japonsko), hadice ZVA-ELAFLEX (Německo)
- Spolehlivý systém navíjení hadic s dalekým aktivním dosahem pistole (4.7 m)
- Proporcionální ovládací ventily pro čerpání na předvolbu
- Klávesnice pro předvolbu částky/objemu na stojanu
- Tlačítko přepínání průtoku MIN/MAX (volitelně) - pro 130/80 nebo 80/40 nebo 40/5 (motocykly) L/min
- Barevné provedení dle přání zákazníka
- Možnost instalace multimediálního modulu nebo platebního terminálu dle přání zákazníka
- Teplotní objemová korekce paliva na objem při 15°C (volitelně)
- Diagnostická linka - Modbus (volitelně)
Technické specifikace
| Čerpací výkon: | standardní 40 L/min zvýšený 80 L/min vysoký 130 L/min až 150 L/min |
| Přesnost: | ± 0.15% (při min. odběru 2 litry) |
| Maximální tlak: | standardní 0.18 MPa zvýšený 0.25 MPa |
| Elektrické motory: | třífázové, 3x400V, 50Hz, 0.75kW |
| Napájení elektroniky: | 230V +10% -15%, 50Hz max.150VA |
| Napájení spínacích prvků: | +24VDC |
| Pracovní teplota: | standardní verze -20°C ~ +40°C speciální verze -40°C ~ +50°C |
Základní modely
 |
| OCEAN BMP4012.OWD 1 palivový produkt, 2 hadice |
 |
| OCEAN BMP4024.OWD 2 palivové produkty, 4 hadice |
 |
| OCEAN BMP4036.OWD 3 palivové produkty, 6 hadic |
 |
| OCEAN BMP4048.OWD 4 palivové produkty, 8 hadic |
 |
| OCEAN BMP40510.OWD 5 palivových produktů, 10 hadic |
 |
| OCEAN BMP40612.OWD 6 palivových produktů, 12 hadic |
