OCEAN Hero
výdejní stojany kapalných paliv
1 až 8 hadic / 1 - 4 produkty
benzín, nafta, bionafta, E85, AVGAS
provedení designu = H-typ
výška 2194 mm
hadice volně visící nebo s navijákem
1 až 8 hadic / 1 - 4 produkty
benzín, nafta, bionafta, E85, AVGAS
provedení designu = H-typ
výška 2194 mm
hadice volně visící nebo s navijákem
Dokumenty ke stažení:
- Bulletin (en; 10/2022) / pdfStáhnout
Specifikace
Výdejní stojany TATSUNO řady OCEAN Hero slouží k výdeji kapalných ropných produktů na veřejných čerpacích stanicích pro silniční motorová vozidla. Jsou to moderní jednostranné nebo oboustranné výdejní stojany s jednou až osmi výdejními hadicemi (max. čtyři výdejní hadice na každé straně stojanu) pro čerpání libovolného z 1 až 4 produktů. Výdejní stojany moderní konstrukce jsou vybaveny kvalitní japonskou hydraulikou TATSUNO a spolehlivým elektronickým počítadlem. Všechny stojany v typové řadě OCEAN Hero pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.
Dokumentace ke stojanu:
- Přehled modelů + základní rozměry
- Instalační a uživatelské příručky
- ATEX certifikát (nevýbušnost)
- Metrologické certifikáty
- Certifikáty systémů odsávání par
- EU prohlášení o shodě
Specifikace
- Nový typ vysoce přesné hydrauliky TATSUNO MVP-X (Japonsko) s dlouhou životností
- Spolehlivé elektronické počítadlo PDEX5

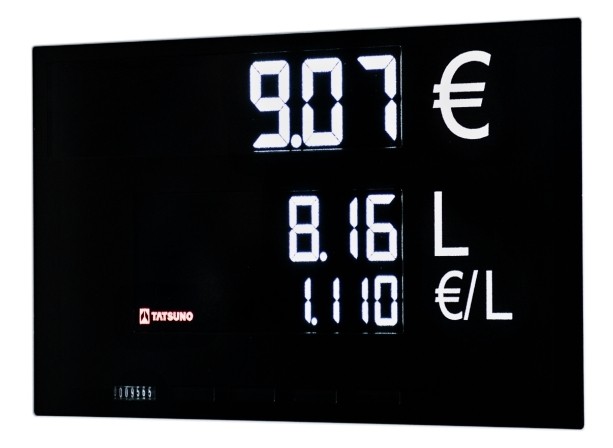

- LCD displeje (7-6.5-5) případně multimediální displeje s řízeným LED podsvícením
- samostatný barevný displej jednotkových cen (volitelně)
- Moderní kompaktní design
- Přesné snímače impulsů TATSUNO (Japonsko) se zabezpečeným datovým přenosem AES 128
- Elektronické a elektromechanické součtoměry pro každou výdejní pistoli
- Infra ovladač pro nastavení stojanu
- Rekuperace benzínových par se signalizací a monitorováním (volitelně)
- Výdejní pistole TATSUNO Ultra (Japonsko), hadice ZVA-ELAFLEX (Německo)
- Spolehlivý systém navíjení hadic s dalekým aktivním dosahem pistole (4.5 m)
- Proporcionální ovládací ventily pro čerpání na předvolbu
- Klávesnice pro předvolbu částky/objemu na stojanu
- Tlačítko přepínání průtoku MIN/MAX (volitelně) - pro 130/80 nebo 80/40 nebo 40/5 (motocykly) L/min
- Barevné provedení dle přání zákazníka
- Možnost instalace multimediálního modulu nebo platebního terminálu dle přání zákazníka
- Teplotní objemová korekce paliva na objem při 15°C (volitelně)
- Diagnostická linka - Modbus (volitelně)
Technická specifikace
| Čerpací výkon: | standardní 40 L/min zvýšený 80 L/min vysoký 130 L/min až 150 L/min |
| Přesnost: | ± 0.15% (při min. odběru 2 litry) |
| Maximální tlak: | standardní 0.18 MPa zvýšený 0.25 MPa |
| Elektrické motory: | třífázové, 3x400V, 50Hz, 0.75kW, 1395 ot/min |
| Napájení elektroniky: | 230V +10% -15%, 50Hz max.150VA |
| Napájení spínacích prvků: | +24VDC |
| Pracovní teplota: | standardní verze -20°C ~ +40°C speciální verze -40°C ~ +50°C |
Základní modely
 |
OCEAN BMP4012.OHD |
 |
| OCEAN BMP4022.OHD-S 2 palivové produkty, 2 výdejní pistole z boku úzká verze stojanu (1080mm) |
 |
| OCEAN BMP4024.OHD 2 palivové produkty, 4 výdejní pistole z čela úzká verze stojanu (1080mm) |
 |
| OCEAN BMP4036.OHD 3 palivové produkty, 6 výdejních pistolí z čela široká verze stojanu (1280mm) |
 |
| OCEAN BMP4048.OHD 4 palivové produkty, 8 výdejních pistolí z čela široká verze stojanu (1280mm) |
