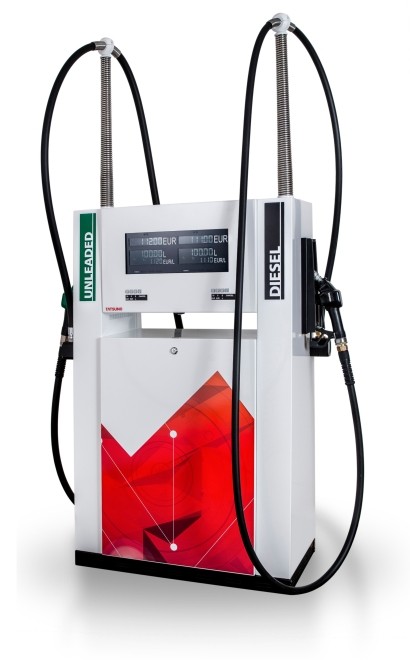

SHARK Junior & Economy
výdejní stojany kapalných paliv
1 až 2 hadice / 1 až 2 produkty
benzín, nafta, bionafta, E85, AVGAS
2 provedení - Junior (1 hadice), Economy (2 hadice)
výška 1400 mm
volně visící hadice nebo pružinový závěs
1 až 2 hadice / 1 až 2 produkty
benzín, nafta, bionafta, E85, AVGAS
2 provedení - Junior (1 hadice), Economy (2 hadice)
výška 1400 mm
volně visící hadice nebo pružinový závěs
Dokumenty ke stažení:
- Bulletin (cz; 05/2016) / pdfStáhnout
Specifikace
Výdejní stojany TATSUNO řady SHARK Junior (BMP500.S) a SHARK Economy (BMP500.SX) slouží k výdeji kapalných ropných produktů na veřejných i neveřejných čerpacích stanicích pro silniční motorová vozidla. Výdejní stojany řady SHARK Junior jsou jednoproduktové a jednohadicové. Výdejní stojany SHARK Ecomomy jsou dvouproduktové a dvouhadicové, přičemž v jednom okamžiku je možno čerpat nezávisle z obou výdejních hadic jiný palivový produkt. Stojany moderní konstrukce jsou vybaveny kvalitní japonskou hydraulikou TATSUNO a spolehlivým elektronickým počítadlem PDEX5. Výdejní stojany pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.
Dokumentace ke stojanu:
- Přehled modelů, základní rozměry
- Instalační a uživatelské příručky
- ATEX certifikáty (nevýbušnost)
- Metrologické certifikáty
- Certifikáty systémů odsávání par
- EU prohlášení o shodě
Specifikace
- Vysoce přesná hydraulika TATSUNO (Japonsko) s dlouhou životností
- Spolehlivá elektronická počítadla PDEX5
- LCD displeje (7-6.5-5) s řízeným LED podsvícením
- 2 varianty - Junior (1 produkt) a Economy (2 produkty)
- Přesné snímače impulsů TATSUNO (Japonsko)
- Elektronické a elektromechanické součtoměry pro každou výdejní pistoli
- Infra ovladač pro nastavení stojanu
- Rekuperace benzínových par se signalizací a monitorováním (volitelně)
- Výdejní pistole TATSUNO (Japonsko) a ZVA-ELAFLEX (Německo)
- Volně visící výdejní hadice s možností pružinových závěsů (volitelně)
- Proporcionální ovládací ventily pro čerpání na předvolbu
- 4 nebo 12 tlačítková klávesnice pro předvolbu částky/objemu na stojanu
- Tlačítko přepínání průtoku MIN/MAX (volitelně) - pro 130/80 nebo 80/40 nebo 40/5 (motocykly) L/min
- Barevné provedení dle přání zákazníka
- Možnost instalace tankautomatu nebo platebního terminálu dle přání zákazníka
- Teplotní objemová korekce paliva na objem při 15°C (volitelně)
- Diagnostická linka - Modbus (volitelně)
Technická specifikace
| Čerpací výkon: | standardní 40 L/min zvýšený 80 L/min velmi vysoký 130 L/min až 170 L/min |
| Přesnost: | ± 0.15% (při min. odběru 2 litry) |
| Maximální tlak: | standardní 0.18 MPa zvýšený 0.25 MPa |
| Elektrické motory: | třífázové, 3x400V, 50Hz, 0.75kW, 1395 ot/min |
| Napájení elektroniky: | 230V +10% -15%, 50Hz max.85VA |
| Napájení spínacích prvků (ventily, stykače): | 230V, 50Hz |
| Pracovní teplota: | standardní verze -20°C ~ +40°C speciální verze -40°C ~ +50°C |
Základní modely
 |
BMP511.SD (SHARK Junior) |
 |
| BMP511.SD-HS (SHARK Junior) 1 palivový produkt, 1 hadice + pružinový závěs |
 |
| BMP522.SXD (SHARK Economy) 2 palivové produkty, 2 hadice |
 |
| BMP522.SXD-HS (SHARK Economy) 2 palivové produkty, 2 hadice + pružinové závěsy |
