OCEAN Tower kombi - benzín & LPG & WSE
kombinované výdejní stojany
3 až 12 hadic / 3 až 6 produktů
benzín, (bio)nafta, LPG, kapalina do ostřikovačů
výška 1900 mm
výdejní hadice s navíjením
3 až 12 hadic / 3 až 6 produktů
benzín, (bio)nafta, LPG, kapalina do ostřikovačů
výška 1900 mm
výdejní hadice s navíjením
Specifikace
Tyto kombinované výdejní stojany TATSUNO řady OCEAN Tower slouží k výdeji kapalných ropných produktů (nafta, benzín, etanol E85..), zkapalněný propan butan (LPG) a kapaliny do ostřikovačů (WSE) na veřejných čerpacích stanicích pro silniční motorová vozidla. Jsou to moderní jednostranné nebo oboustranné výdejní stojany se třemi až dvanácti výdejními hadicemi (max. šest výdejních hadic na každé straně stojanu) pro čerpání libovolného ze dvou až šesti produktů. Tyto výdejní stojany moderní konstrukce jsou vybaveny kvalitní japonskou hydraulikou TATSUNO a spolehlivým elektronickým počítadlem. Všechny kombinované stojany v typové řadě OCEAN Tower pracují jak v manuálním režimu (tj. samostatně), tak v automatickém režimu, kdy je výdejní stojan připojen k řídícímu systému v kiosku a údaje o načerpaném množství, částce a ceně jsou přenášeny na pokladnu.
Dokumentace ke stojanu:
- Přehled modelů, základní rozměry
- Instalační a uživatelské příručky
- ATEX certifikáty (nevýbušnost)
- Metrologické certifikáty
- Certifikáty systémů odsávání par
- EU prohlášení o shodě
Specifikace

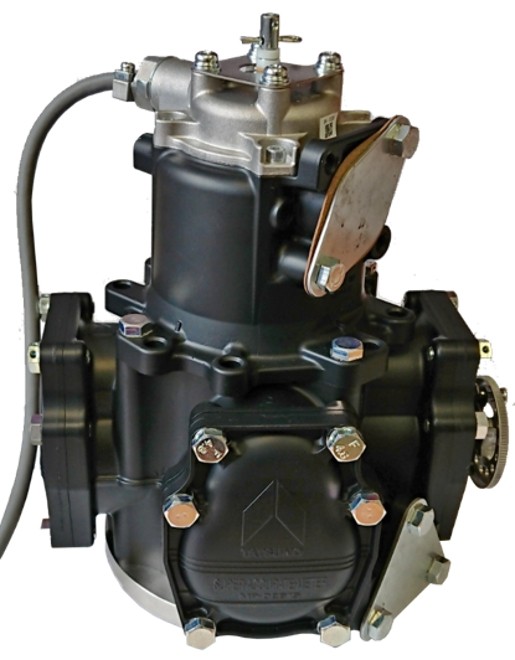

- Nový typ vysoce přesné hydrauliky TATSUNO MVP-X (Japonsko) s dlouhou životností
- Spolehlivé elektronické počítadlo PDEX5
- LCD displeje (7-6.5-5) případně multimediální displeje s řízeným LED podsvícením
- Moderní kompaktní design
- Přesné snímače impulsů TATSUNO (Japonsko) se zabezpečeným datovým přenosem AES 128
- Elektronické a elektromechanické součtoměry pro každou výdejní pistoli
- Infra ovladač pro nastavení stojanu
- Rekuperace benzínových par se signalizací a monitorováním (volitelně)
- Výdejní pistole TATSUNO (Japonsko) a ZVA-ELAFLEX (Německo)
- Spolehlivý systém navíjení hadic s dalekým aktivním dosahem pistole
- Proporcionální ovládací ventily pro čerpání na předvolbu
- 4 nebo 12 tlačítková klávesnice pro předvolbu částky/objemu na stojanu
- Tlačítko přepínání průtoku MIN/MAX (volitelně) - pro 130/80 nebo 80/40 nebo 40/5 (motocykly) L/min
- Barevné provedení dle přání zákazníka, standardní provedení - viz sekce Základní modely
- Možnost instalace multimediálního modulu nebo platebního terminálu dle přání zákazníka
- Současné čerpání ze dvou hadic na jedné straně stojanu, nafta/benzín/LPG + WSE
- Teplotní objemová korekce paliva na objem při 15°C (volitelně)
- Diagnostická linka (volitelně)
Technické specifikace
| Čerpací výkon - paliva: | standardní 40 L/min zvýšený 80 L/min vysoký 130 až 150 L/min |
| - LPG: | 35 až 50 L/min |
| - kapalina do ostřikovačů | 10 L/min |
| Přesnost: | ± 0.15% (benzín, nafta, WSE) ± 0.30% (LPG) |
| Maximální tlak: | 0.25 MPa (palivo) 1.8 MPa (LPG) 0.35 MPa (WSE) |
| Elektrické motory: | třífázové, 3x400V, 50Hz, 0.75kW, 1395 ot/min |
| Napájení elektroniky: | 230V +10% -15%, 50Hz max.300VA |
| Napájení spínacích prvků: | +24VDC |
| Pracovní teplota: | -20°C ~ +40°C |
Základní modely
.png) |
| STANDARDNÍ BAREVNÉ PROVEDENÍ (bílá = RAL 9016; stříbrná = RAL 9006, černá = RAL 9005) |
 |
| OCEAN BMP4012.OWD + MOD4012.OWD/LPG + MOD4012.OWD/WSE 1 palivový produkt, 2 hadice + 2 hadice LPG + 2 hadice WSE |
 |
| OCEAN BMP4024.OWD + MOD4012.OWD/LPG + MOD4012.OWD/WSE 2 palivové produkty, 4 hadice + 2 hadice LPG + 2 hadice WSE |
 |
| OCEAN BMP4036.OWD + MOD4012.OWD/LPG + MOD4012.OWD/WSE 3 palivové produkty, 6 hadic + 2 hadice LPG + 2 hadice WSE |
 |
| OCEAN BMP4048.OWD + MOD4012.OWD/LPG + MOD4012.OWD/WSE 4 palivové produkty, 8 hadic + 2 hadice LPG + 2 hadice WSE |
